22款丰田凌放（IG上吸）安装说明JC02

1.拆除尾门内饰前，先检查尾门的左右间隙，尾门台阶情况;

2.拆下原车的左右撑杆和尾门内饰板，注意拆装过程需要顶门，防止砸伤:

3.拆除原车车身支架左;

4.拆除原车车身支架右:

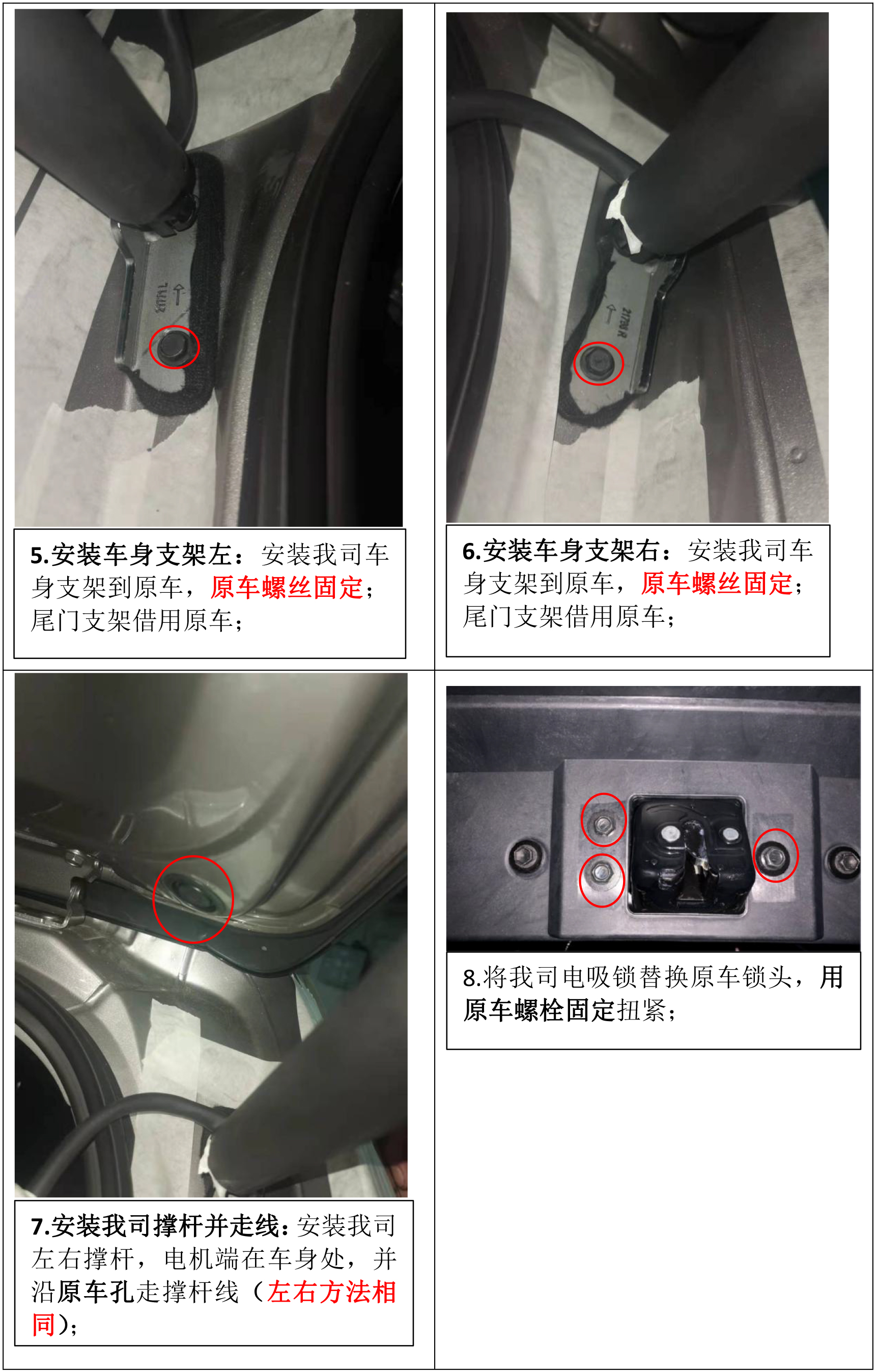

5.安装车身支架左:安装我司车身支架到原车，原车螺丝固定:尾门支架借用原车;

6.安装车身支架右:安装我司车身支架到原车，原车螺丝固定;尾门支架借用原车;

7.安装我司撑杆并走线:安装我司左右撑杆，电机端在车身处，并沿原车孔走撑杆线(左右方法相同）;

8.将我司电吸锁替换原车锁头，用原车螺栓固定扭紧;

9.原车图示位置，用支架固定安装好我司尾门主机;

10.原车上门锁插头，对插我司上门锁转接线;

11.原车外扣手开关后端，图示位置插头为外扣手开关插头;

12.将原车扣手连接器拔出，图示中间孔黑色线为扣手触发线，破线接我司外扣手线(绿色);

13.尾箱上图示原车有搭铁线的接线柱，我司负极在此处搭铁并扭紧; 电尾门负极不可随意搭铁，否则影响功能;

14.左后门车身和门体连接处波纹管打开，可以看到白色连接连接器;

原车B柱解锁线接线：

此白色连接器中图示白黑线为原车解锁信号线，破线接我司 B柱解锁检测线:由于车的配置差异,B 柱解锁线的线色和位置可能不同，可以按下边找线方法，自行查找线:

试电笔的夹子头搭铁，试电笔笔头和所测线束保持良好接触，此时试电笔灯灭;按一下原车主驾驶的解锁按键，可以听到车门“嗒”一声响，同时试电笔闪烁一下;则，所测线就是B柱解锁信号线

15.原车中控面板下方，原车保险丝盒;图示方向，从左往右数第二列，从下往上数第四孔位(原车预留孔),将我司保险取电器插入此空位取电，注意保险丝取电器的方向:

16.原车中控面板，预留位置安装我司专用前按键;

17.尾门内饰还原后，在尾门预留孔安装我司专用按键。

特别提醒:

1.主机的其他插头全部插好后，最后插紫色插头;2.线束全部插好，尾门开启状态下，先扣上原车锁块，然后再电动打开一次正常后，再进行电动测试;3.控制方式说明遥控钥匙:遥控钥匙解锁按键连续按三下控制开启/关闭;前按键:长按加装按键后加装按键:短按;
